InDot: Machines de marquage intégrables par micropercusion

0.00

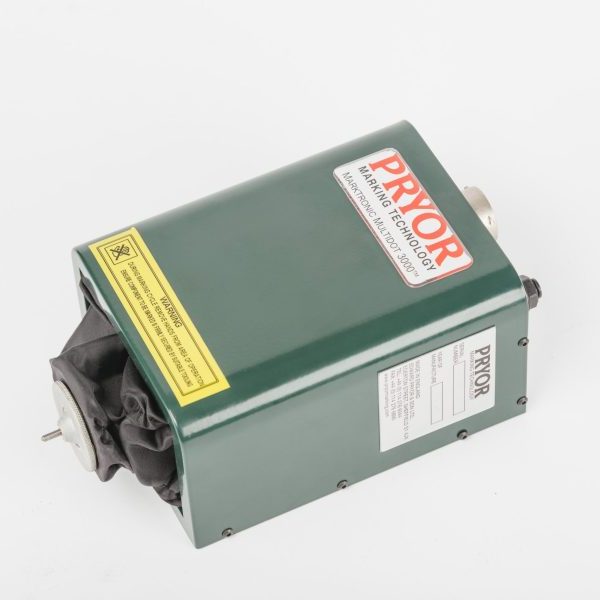

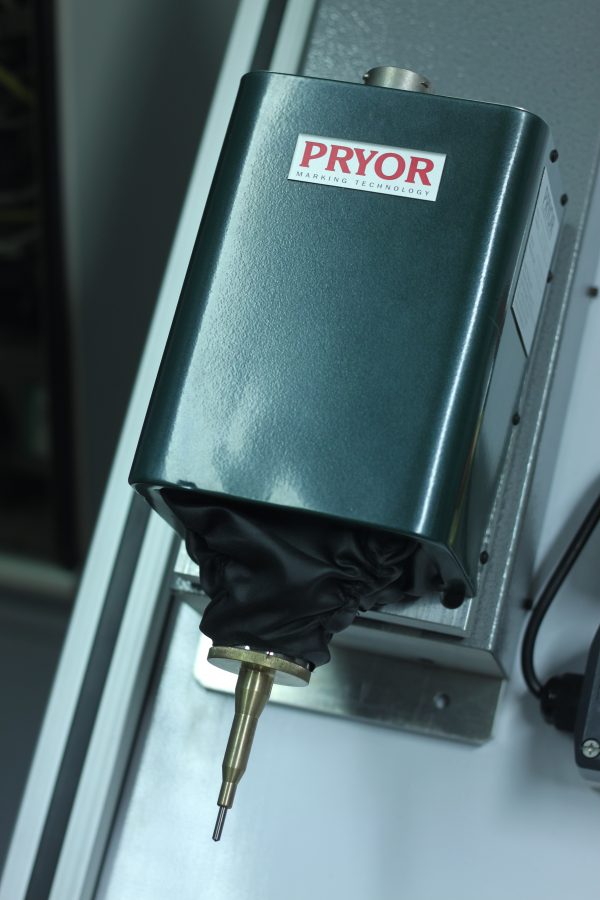

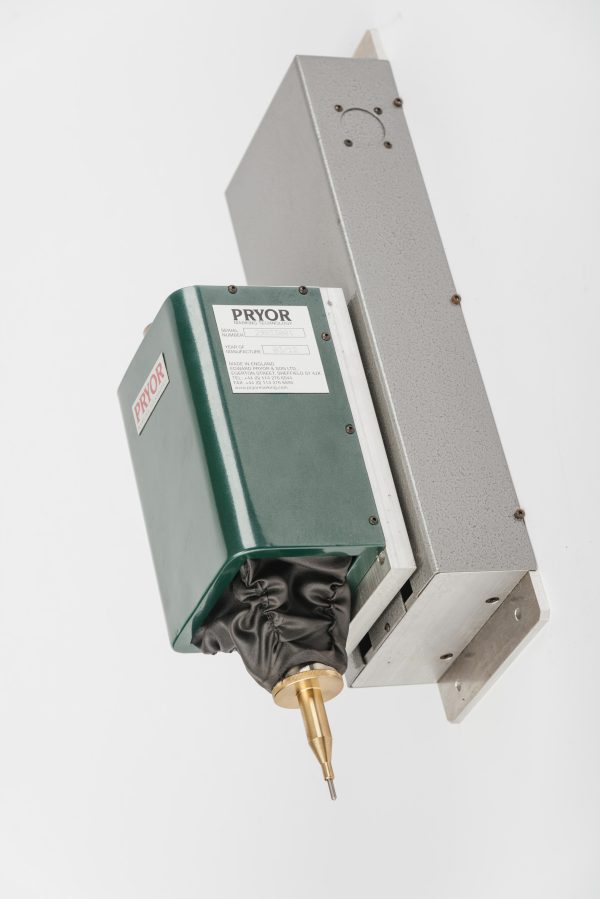

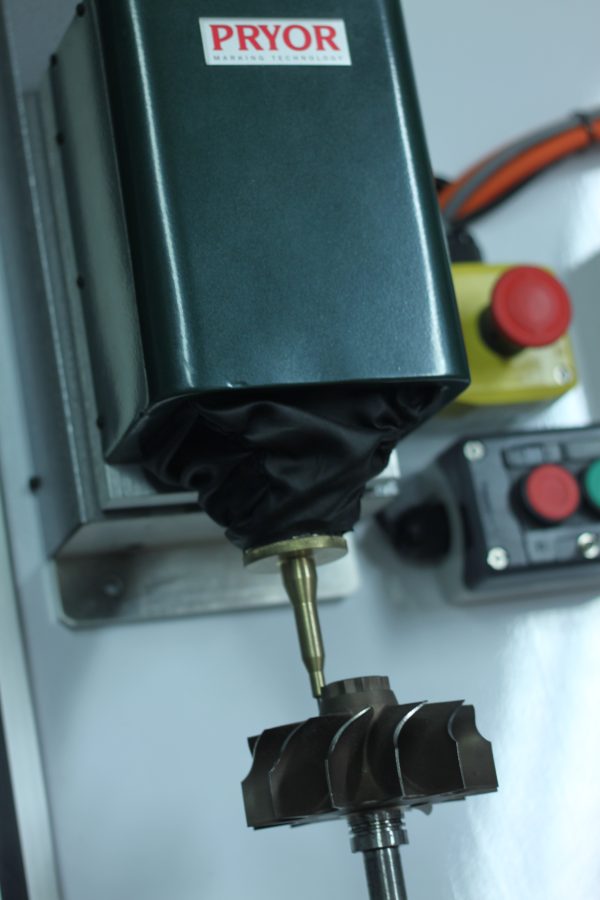

La gamme de machines de marquage par micropercussion Pryor InDot crée une séquence de marquages par impacts qui génère des inscriptions lisibles par l’être humain ou par la machine tels que les codes d’identification, les logos et les codes-barres Data Matrix 2D. Cette gamme de machines est compacte et conçue pour être intégrée dans une ligne de production existante ou dans une installation sur mesure clé en main.

  • Conçue pour être intégrée dans une ligne de production existante ou dans une installation sur mesure clé en main
  • Idéale pour les rythmes de production élevés
  • Souvent utilisée dans l’aéronautique du fait de la précision inégalable de la matrice à points
  • Différentes options de taille de fenêtre de marquage
  • Différentes options de contrôleur

Caractéristiques

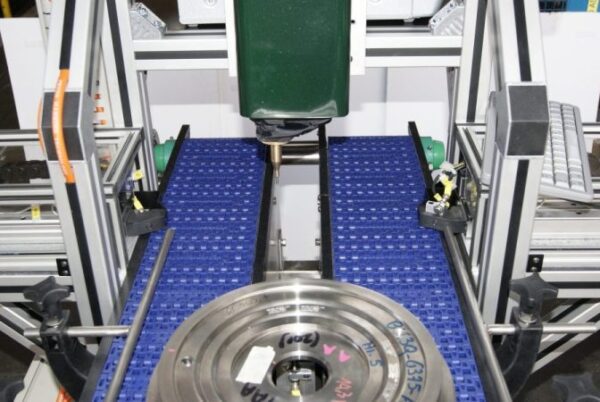

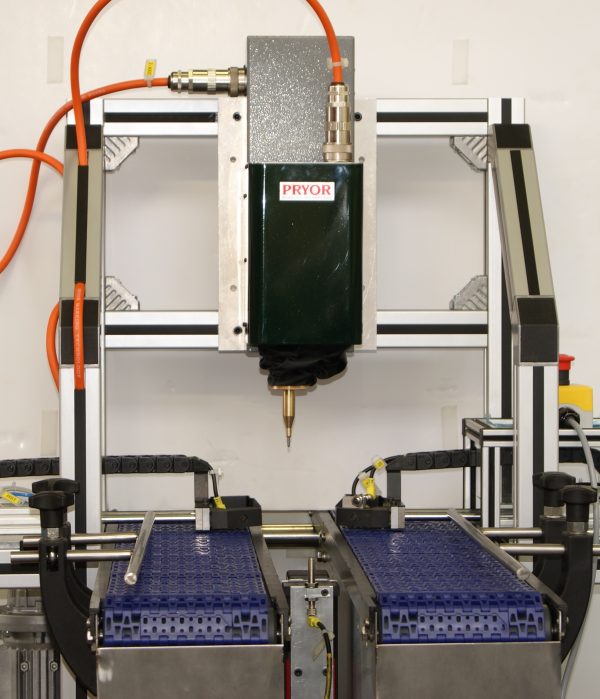

La gamme de machines de marquage par micropercussion InDot est idéale pour les volumes importants ou pour un ajout sur une ligne de production existante. Elles peuvent être intégrées dans n’importe quelle application industrielle ou commerciale ou être installées en tant que solution sur mesure clé en main. La nature compacte de la machine et la grande surface de marquage par rapport à la taille de la machine les rendent très faciles à intégrer. Les machines standard sont alimentées par une vanne électromagnétique et n’ont pas besoin d’être reliées à une alimentation en air.

Les têtes de marquage sont actionnées par un mécanisme de vis-mère qui assure une précision absolue des points, ce qui est essentiel dans le marque de codes data Matrix 2D très utilisés dans l’industrie aéronautique. La gestion de la force de marquage est variable afin de permettre à l’opérateur de programmer la machine pour un résultat optimum sur le matéraiu qui est marqué. Ce système assure une profondeur de marquage précise dans le respect de normes critiques. Le mouvement linéaire X/Y de la tête de marquage assure également une profondeur uniforme.

La vitesse de la tête de marquage intégrée peut également être contrôlée, ce qui permet à l’utilisateur d’adapter la vitesse de marquage aux exigences précises du temps de cycle.

La gamme InDot de machines de marquage intégrables dispose de nombreuses options de marquage dont la taille de la fenêtre de marquage. Pryor offre une vaste gamme d’options de fenêtres de marquage, ce qui permet à l’utilisateur de choisir une fenêtre optimale pour la quantité et la taille des informations qu’il prévoit de marquer. La gamme InDot propose également une gamme d’options pour le contrôleur: Le contôleur 4000 , ou l’option de relier à un PC via l’un des deux contrôleurs à l’aide de notre logiciel sous Windows pour piloter la machine.

Données techniques

  • Tailles de la fenêtre de marquage:
    • 50mm x 25mm,
    • 130mm x 30mm,
    • 60mm x 60mm,
    • 150mm x 150mm,
    • 300mm x 150mm,
    • Autres tailles disponibles sur demande
  • Tailles de caractères standards: 0.15mm – 99.9mm par pas de 0.15mm
  • Formats de marquage standards: 5 x 7, 7 x 9, Varidot, HPGL, logos BMP
  • Aliementation électrique: 220v/110v
  • Vanne électromagnétique avec paramètres de profondeur programmables. Capable de marquer tous les matériaux jusqu’à 62HRc (800Hv)
Fenêtre de marquage: Dimensions:
50mm x 25mm 226mm (h) x 133mm (l) x 92mm (p)
130mm x 30mm 225mm (h) x 220mm (l) x 122mm (p)
60mm x 60mm 351mm (h) x 237mm (l) x 244mm (p)
150mm x 150mm 344mm (h) x 359mm (l) x 359mm (p)
300mm x 150mm 326mm (h) x 515mm (l) x 300mm (p)
  • Contrôleur 4000 :
      • Grand écran couleur 10.4 pouces / 26 cm
      • Écran résistant utilisable avec des gants
      • Animations d’aide intégrées pour montrer les fonctions courantes
      • Écran résistant aux impacts
      • Prévisualisation de la disposition sur l’écran de menu principal
      • Amélioration de la prévisualisation détaillée avec taille de points variable, grille, zoom automatique
      • Le clavier USB peut être connecté si on le souhaite
