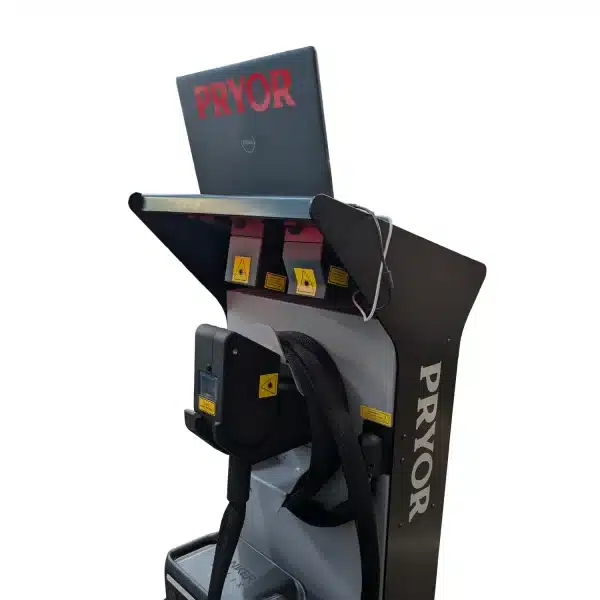

Machine de Marquage Laser Portable

Informations Clés sur le Laser Portable

Au cœur du système se trouve une source laser à fibre pulsée de 30 W, délivrant des marquages permanents à contraste élevé à cadence rapide sur l’acier, l’acier inoxydable, l’aluminium, le titane et une large gamme d’alliages industriels. Deux lentilles sont disponibles : un champ de marquage de 70 × 70. Les marquages réalisés comprennent des numéros de série, des références de pièces, des caractères alphanumériques, des codes Data Matrix, des codes QR, des logos et des codes-barres.

La sécurité laser de Classe 1 est une caractéristique de série, non une option. Le système utilise un mécanisme de verrouillage par dépression qui confirme physiquement l’étanchéité entre la tête de marquage et la surface de la pièce avant que le laser puisse fonctionner. Un second niveau de sécurité vient s’ajouter au verrouillage par dépression grâce à quatre verrouillages mécaniques. Cette double approche garantit que le marquage ne peut s’effectuer que dans des conditions de sécurité confirmées. De plus, la tête Laser comprend un shutter mécanique en acier bloquant par défaut tout passage de rayon Laser. Le Laser Portable peut ainsi être utilisé en toute sécurité dans des environnements ouverts et animés, sans lunettes de protection ni écran de sécurité pour le personnel environnant.

Un élément clé du système de sécurité est la gamme de masques interchangeables qui permettent à la tête de marquage de se positionner avec précision sur différentes géométries de pièces. Des masques sont disponibles pour les surfaces planes, les surfaces courbes et cylindriques, les faces d’extrémité de barres et de tubes, ainsi que des configurations spéciales avec des emplacements d’accostage intégrés et des brides pour un positionnement répétable. Le masque approprié garantit une confirmation fiable de l’étanchéité par dépression à chaque cycle de marquage, quelle que soit la géométrie de la pièce.

Le Laser Portable est fourni avec MarkMaster 4.0, le nouveau logiciel industriel de traçabilité et de pilotage laser de Pryor. MarkMaster 4.0 gère la création de mises en page, la saisie de données, la sérialisation et l’intégration avec les systèmes de données de production. Pour les opérateurs nécessitant un déploiement entièrement autonome, le Laser Portable est disponible avec un ordinateur portable en option, constituant ainsi un système de marquage complet, prêt à l’emploi, sans rien d’autre à prévoir.

En complément du logiciel, un écran intégré de 3 pouces est incorporé sur la tête de marquage. Associé à un  caméra à l’intéreur de la tête Laser, l’opérateur peut voir en toute sécurité la zone à marquer, et eventuellement ajuster la position de la machine. L’écran fournit également à l’opérateur un retour d’information sur l’avancement du marquage et confirmer que le laser est prêt et en sécurité pour marquer.

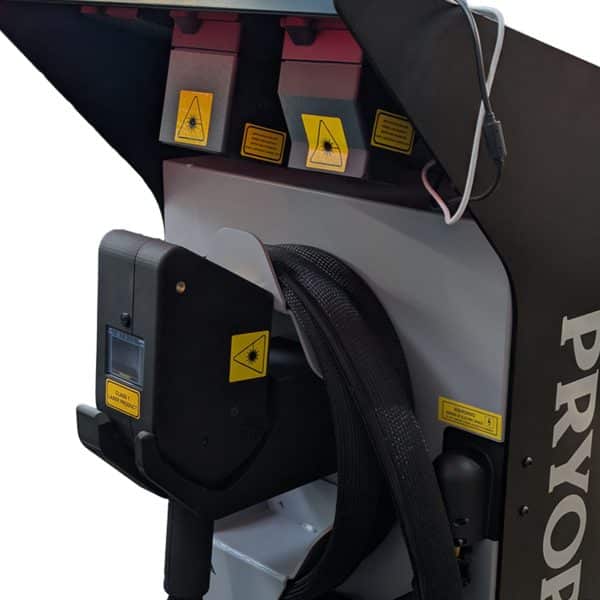

La tête de marquage compacte manipulée par l’opérateur est légère et compacte. Elle est reliée à un chariot. Le poids total du système est d’environ 50 kg. Monté sur quatre grandes roues conçues pour les environnements industriels, le Laser Portable est facile à déplacer et à déployer par un seul opérateur dans toute une installation ou entre différents sites.

Les applications idéales comprennent : les fabrications et assemblages de structures métalliques, les pièces de fonderie ne pouvant être déplacées, les tuyauteries et appareils sous pression, les véhicules et matériels roulants, les équipements et actifs de chantier, ainsi que toute tâche de marquage pour laquelle l’acheminement de la pièce vers un poste de marquage fixe n’est pas réalisable.

Système de Verrouillage par Dépression — Sécurité Classe 1 en Format Portable

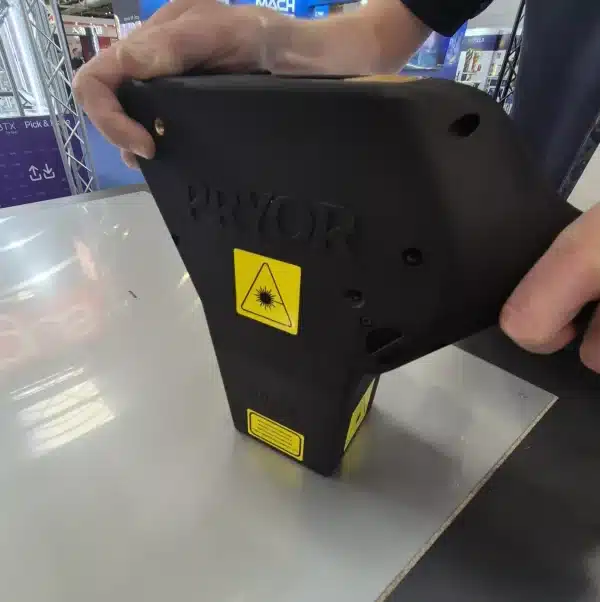

Le niveau de sécurité Classe 1 provient notamment du verrouillage par dépression. Lorsque la tête de marquage est appliquée contre la pièce, le système crée une chambre étanche et vérifie que la condition de dépression est atteinte avant d’autoriser le laser à fonctionner.

Cela répond à deux objectifs. Premièrement, il prévient tout déclenchement accidentel : le laser ne peut pas se déclencher si la tête n’est pas correctement appliquée contre une surface. Deuxièmement, il garantit une position de marquage et une qualité de marquage constantes à chaque cycle, car la tête de marquage doit être correctement positionnée avant le début du marquage.

Combiné au système de masques interchangeables, le verrouillage par dépression assure des performances fiables et répétables sur une large gamme de géométries de pièces.

Caractéristiques

Présentation du Marquage Laser Portable

Sécurité Laser Classe 1

Le Laser Portable est un système laser de Classe 1. Il s’agit du niveau de classification de sécurité laser le plus élevé, ce qui signifie que la machine est utilisable en toute sécurité dans des environnements industriels ouverts, sans nécessiter de lunettes de protection ni d’écran de sécurité pour le personnel environnant.

La sécurité Classe 1 est obtenue grâce à la combinaison de la conception de tête de marquage fermée de Pryor, du système de verrouillage par dépression et des verrouillages mécaniques. L’ensemble des verrouillages confirme un contact étanche et sécurisé entre la tête de marquage et la surface de la pièce avant chaque cycle de marquage. Le laser ne peut pas être activé si cette condition n’est pas satisfaite. Il n’existe aucune fonction de dérogation manuelle. Le système ne peut pas se déclencher en air libre.

Ce niveau de sécurité, combiné au fonctionnement sur batterie de la machine et à son indépendance vis-à-vis des équipements auxiliaires, rend le Laser Portable utilisable dans des environnements de travail où d’autres solutions de marquage laser portable représenteraient soit un risque pour la sécurité, soit une solution tout simplement impraticable à déployer.

Écran Intégré

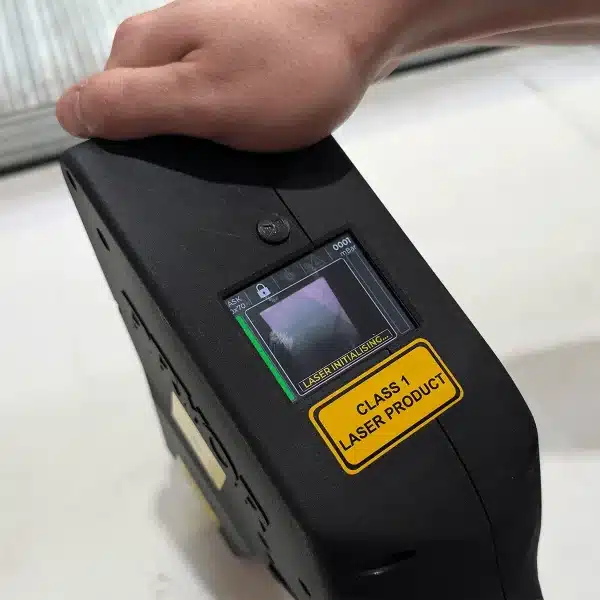

La tête de marquage est équipée d’un écran intégré de 3 pouces, plaçant les informations essentielles directement au point de marquage. Avant chaque cycle, les opérateurs peuvent utiliser l’aperçu de contour en temps réel pour aligner précisément le marquage sur la pièce, éliminant toute approximation et réduisant le risque de marquages mal positionnés. L’écran affiche également l’état du verrouillage par dépression, confirmant que la tête est correctement appliquée avant le début du marquage, ainsi que les indicateurs système et les données de programme, permettant à l’opérateur de vérifier que le bon programme est chargé et prêt à fonctionner. Disposer de toutes ces informations directement sur la tête de marquage évite de devoir consulter un contrôleur ou un ordinateur séparé pendant le processus de marquage — ce qui représente un avantage pratique lors du travail sur de grandes pièces ou dans des positions contraignantes.

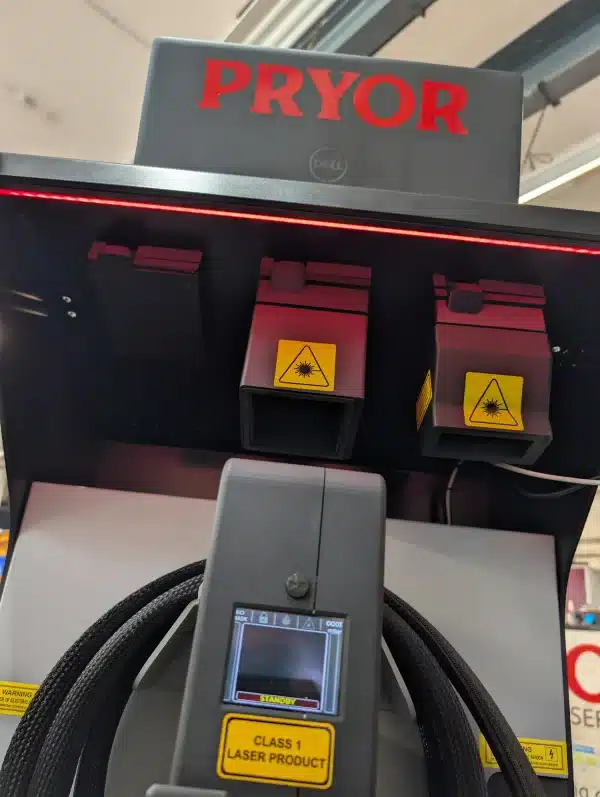

Système de Masques Interchangeables

Le système de masques interchangeables permet à la tête de marquage de s’accoster avec précision sur des composants de formes et de tailles différentes. Chaque masque est conçu pour créer un joint par dépression fiable sur une géométrie de surface spécifique, garantissant le maintien de la sécurité Classe 1 quelle que soit la pièce à marquer.

Les masques disponibles comprennent :

• Masque surface plane — pour les tôles, panneaux, faces planes et surfaces usinées
• Masque surface courbe — pour les surfaces cylindriques, rondes ou profilées telles que les tubes, réservoirs et pièces de fonderie
• Masque face d’extrémité de barre — pour le marquage sur la face d’extrémité de barres rondes, barres carrées ou tubes
• Masque d’accostage avec brides — pour les applications nécessitant un positionnement répétable, avec bridage intégré pour positionner précisément la tête sur un détail spécifique de la pièce

La possibilité de changer rapidement de masques sur le terrain permet au Laser Portable de s’adapter à différentes tâches de marquage sans temps de réglage supplémentaire.

Logiciel MarkMaster 4.0

Le Laser Portable est piloté par MarkMaster 4.0, le nouveau logiciel industriel de marquage laser et de traçabilité de Pryor. Conçu pour les environnements de production réels, MarkMaster 4.0 assure la création de mises en page, la saisie et la gestion des données, la sérialisation et l’intégration avec les systèmes de données externes.

Le logiciel a été développé conjointement avec le Laser Portable afin de garantir une expérience utilisateur simple aussi bien sur le terrain qu’en atelier, avec des flux de travail clairs et un temps de paramétrage minimal pour chaque tâche de marquage.

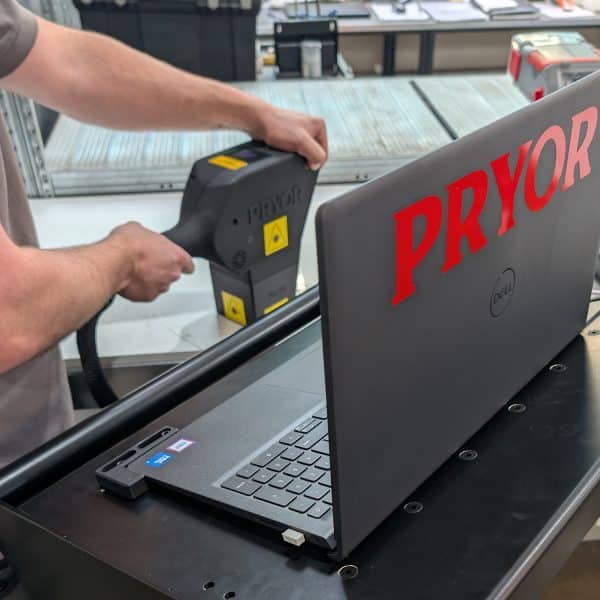

Option Ordinateur Portable : Prêt au Déploiement

Pour les opérateurs nécessitant un système de marquage entièrement autonome, le Laser Portable est disponible avec un ordinateur portable en option, préchargé avec MarkMaster 4.0. Combiné au fonctionnement sur batterie et au jeu de masques interchangeables, cela fait du Laser Portable une solution de marquage complète, prête au déploiement, ne nécessitant rien au-delà du système fourni pour démarrer le travail.

Données Techniques du Laser Portable

Données Techniques de la Machine de Marquage Laser Portable

Source Laser à Fibre de 30 W

La source laser standard est un laser à fibre pulsé de 30 W, offrant des vitesses de marquage élevées et des résultats permanents à contraste élevé sur une large gamme de métaux industriels. Le laser à fibre est refroidi par air, ne nécessite aucun consommable et est conçu pour une utilisation en continu dans des environnements industriels.

Options de champ de marquage :

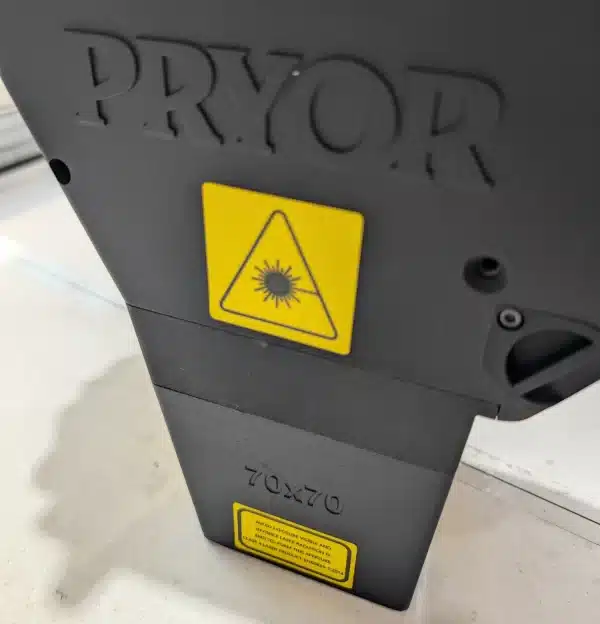

• 70 × 70 mm
• 100 × 100 mm

Types de marquages supportés : Caractères alphanumériques, numéros de série, références de pièces, codes Data Matrix, codes QR, codes-barres, logos et graphiques personnalisés.

Matériaux : Acier, acier inoxydable, aluminium, titane et une large gamme d’alliages industriels. Pour les questions de compatibilité des matériaux ou les demandes spécifiques à une application, contactez Pryor.
