Station de marquage laser — technologie et fonctionnement

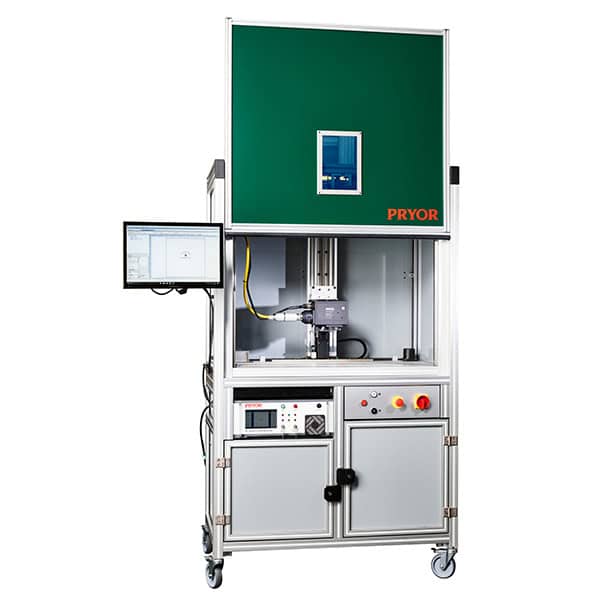

La station de marquage laser Pryor utilise un laser fibré pulsé pour graver un marquage permanent à fort contraste directement sur un composant ou une plaque, sans contact avec la pièce. Contrairement aux solutions d’établi, cette station de marquage laser au sol est conçue pour accueillir des pièces de grande dimension et pour soutenir des volumes de production importants, en continu.

La technologie laser fibré est reconnue pour sa fiabilité exceptionnelle : durée de vie moyenne des diodes supérieure à 50 000 heures (MTBF), ce qui garantit un fonctionnement sans entretien et sans frais de consommables sur la durée de vie de la machine. La station de marquage laser fibré Pryor consomme moins de 200 watts — ce qui en fait l’une des solutions de gravure laser industrielle les plus efficaces énergétiquement disponibles sur le marché.

Le marquage sans contact signifie qu’aucune fixation de la pièce n’est requise dans la plupart des configurations. Cela accélère les cycles de chargement/déchargement et élimine les risques de déformation ou de contrainte résiduelle sur le composant — un avantage critique pour les pièces à tolérances serrées dans les secteurs aéronautique, automobile et médical.

Une station de marquage laser modulaire, adaptée à vos besoins

De conception modulaire, la station de marquage laser Pryor est disponible en trois tailles de poste de travail standard (largeur × profondeur) :

• Carter Small : 1,0m × 0,5m
• Carter Medium : 1,5m × 0,5m
• Carter Large : 2,0m × 0,5m

Cette modularité permet d’adapter la station de marquage laser à la taille de vos pièces, à votre disposition d’atelier et à vos exigences de cadence de production. Des configurations sur mesure sont disponibles sur demande pour les intégrations en ligne de production automatisée.

Spécifications techniques de la station de marquage laser

• Carter laser de Classe 1, entièrement verrouillé pour la sécurité de l’opérateur — aucune protection oculaire additionnelle requise en fonctionnement normal
• Structure sur pieds avec hauteur de travail ergonomique
• Laser fibré YF20-STD (20W) en standard — versions 20W Pro et 50W disponibles
• Contrôleur laser Pryor intégré

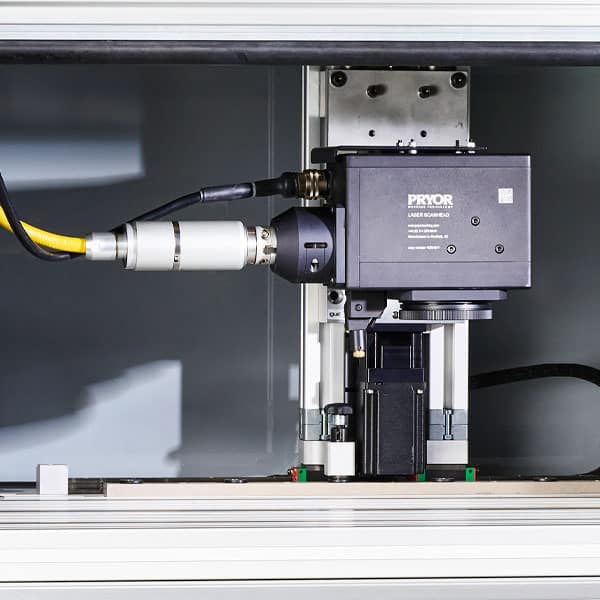

• Tête de scan montée sur axe Z numérique — course utile de 400mm
• Lentille FT150 en standard (zone de marquage 100mm × 100mm) — FT254 (150mm × 150mm) disponible en option
• PC intégré avec clavier, souris et écran tactile
• Base rainurée en aluminium extrudé pour gabarits et fixations personnalisées
• Logiciel Traceable-IT inclus — sérialisation, Datamatrix ECC200, connexion MES/ERP

Pilotage de la station de marquage laser Pryor

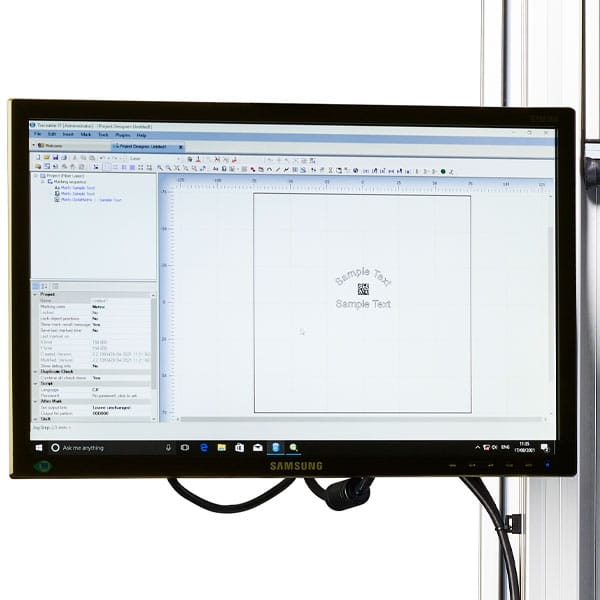

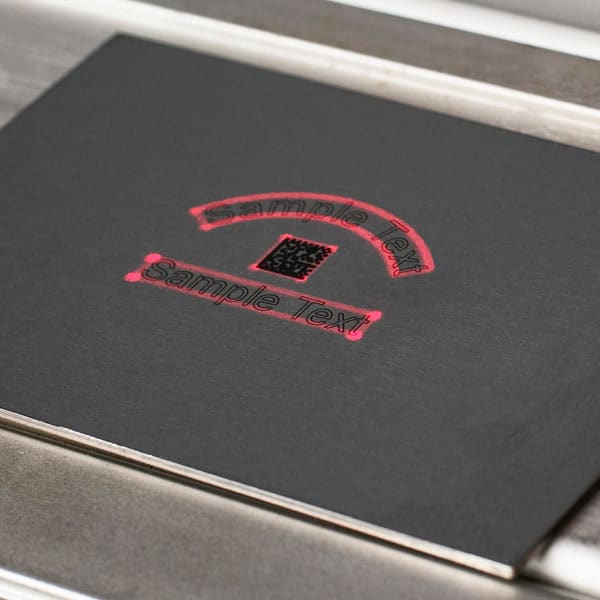

La programmation et l’utilisation de la station de marquage laser se font via notre logiciel Traceable-IT, leader du secteur. Le faisceau Pilot visible indique l’emplacement de marquage pour un paramétrage rapide et précis. Le second faisceau visible convergent (focus finder) confirme la mise au point du laser sur la pièce.

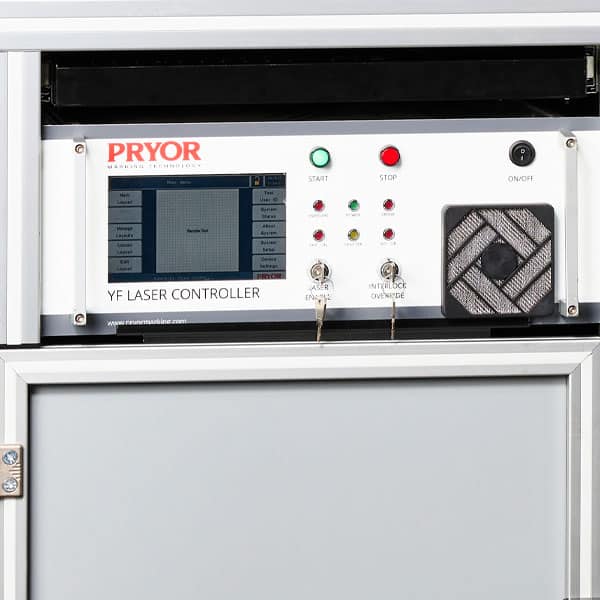

Le panneau de contrôle robuste dispose de boutons haute qualité pour le démarrage, l’arrêt et la recherche de focus, avec arrêt d’urgence intégré et contrôle de verrouillage par interrupteur à clé.

Pour quels secteurs et applications ?

La station de marquage laser Pryor est déployée dans les secteurs les plus exigeants en matière de traçabilité permanente :

• Automobile : gravure laser de numéros de série, codes Datamatrix et marquages UID sur pièces moteur et équipements de sécurité
• Aéronautique et Défense : marquage laser traçabilité conforme AS9100 sur pièces critiques pour le vol
• Ferroviaire et Énergie : identification permanente de pièces soumises à de fortes contraintes mécaniques et thermiques
• Dispositifs médicaux : gravure laser UDI sur instruments chirurgicaux, conforme EU MDR
• Mécanique générale et sous-traitance : identification de pièces usinées et forgées, toutes industries

Video

Données techniques

Données techniques des Laser de marquage pulsé fibré Pryor

Pryor propose plusieurs modèles de laser fibré pulsé

YF20-ECO, YF20-STD, YF20-PRO

YF50

Notre laser YF20-STD, est une solution fiable et de grande qualité pour toute une gamme d’applications de marquage. Il propose une large gamme de fréquence (de 20kHz à 200kHz) et est capable de produire des marquages de surface à fort contraste sur une grande quantité de matériaux.

Le laser est destiné à des volumes de productions importants et de diverses natures, il est fourni avec une garantie de deux ans sur le système intégré et le carter.

Caractéristiques du laser fibré

• Fiabilité exceptionnelle, performance “fit and forget” avec une durée de vie des diodes de plus de 50 000 heures
• Marquage sans entretien et sans frais de consommables
• Marquage de haute qualité sur toute une gamme de matériaux dont les métaux / les alliages et le plastique
• Faibles coûts de fonctionnement, le laser fibré consomme moins de 20 watts, ce qui en fait le laser le plus efficace du marché (longueur d’ondes de 1.06 micron)
• Vastes températures de fonctionnement entre 0 et 42°C
• Logiciel de marquage leader du secteur
• Disponible dans toute une gamme de carters de Classe 1

Disponible également sous forme de package intégré. Sa taille compacte et sa structure robuste font du laser fibré pulsé la solution parfaite pour le marquage automatique de pièces.

La programmation et utilisation de la machine de marquage Laser se fait par l’intermédiaire de notre Logiciel Traceable-IT.

Le faisceau ‘Pilot’ visible indique l’emplacement du marquage pour un paramétrage rapide et précis.

Le second faisceau visible (convergent) ‘focus finder’ indique lorsque le laser est ciblé.

Le panneau de contrôle robuste et facile à utiliser dispose de boutons de haute qualité pour le démarrage/l’arrêt/la recherche de focus avec un arrêt d’urgence intégré et un contrôle de verrouillage avec des interrupteurs à clé.
