Axe de rotation standard pour laser

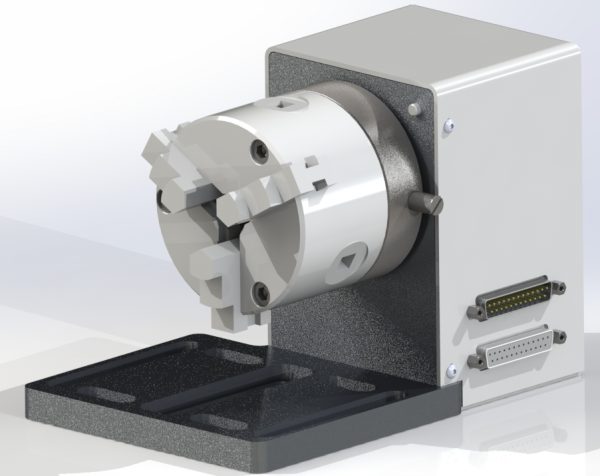

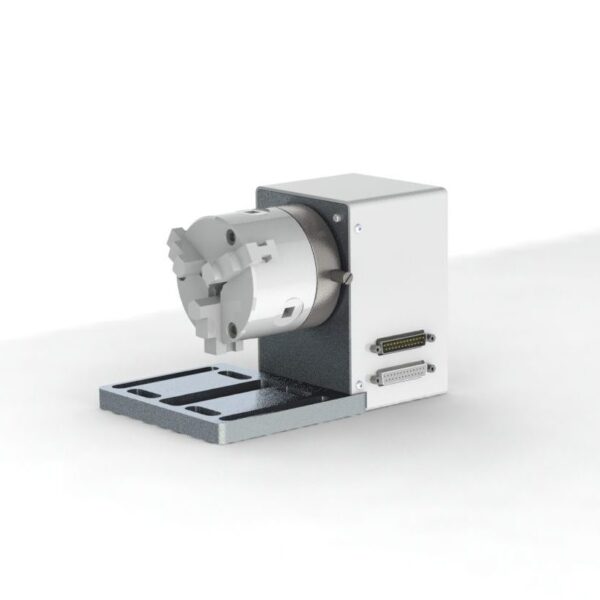

L’axe de marquage circonférentiel ou axe de rotation fait tourner des composants cylindriques pour permettre le marquage autour de la circonférence de la pièce, également appelé diviseur numérique. Il s’agit d’une version plus petite et plus compacte de notre système de fixation circonférentiel conçue spécialement pour une utilisation dans notre gamme d’équipements de marquage laser.

Données techniques

  • Diamètre du mandrin: 80mm (diamètres plus importants disponibles sur demande)
  • Diamètre de préhension max.: 76mm – mâchoires à crans incluses (mâchoires personnalisées disponibles sur demande)
  • Hauteur de la ligne centrale depuis la base: 60mm (blocs surélévateurs et blocs angulaires disponibles sur demande)
  • Poids max.: 10kg (en fonction de l’inertie de la masse – possibilité d’entraîner une masse plus importante avec les supports de plateforme fournis)
  • Compatible avec Pryor BenchDot, Pryor Markmate (version de contrôleur autonome) et laser cartérisé Pryor Compact

Options personnalisées disponibles sur demande:

  • Différents diamètres de mandrin
  • Différents diamètres de préhension
  • Options haute résistance pour poids importants
  • Capteur d’origine
  • Alésage traversant
  • Mandrin pneumatique
  • Mécanisme de bascule pour le marquage de chanfreins et d’angles
